六.材料、制作、安装、验收

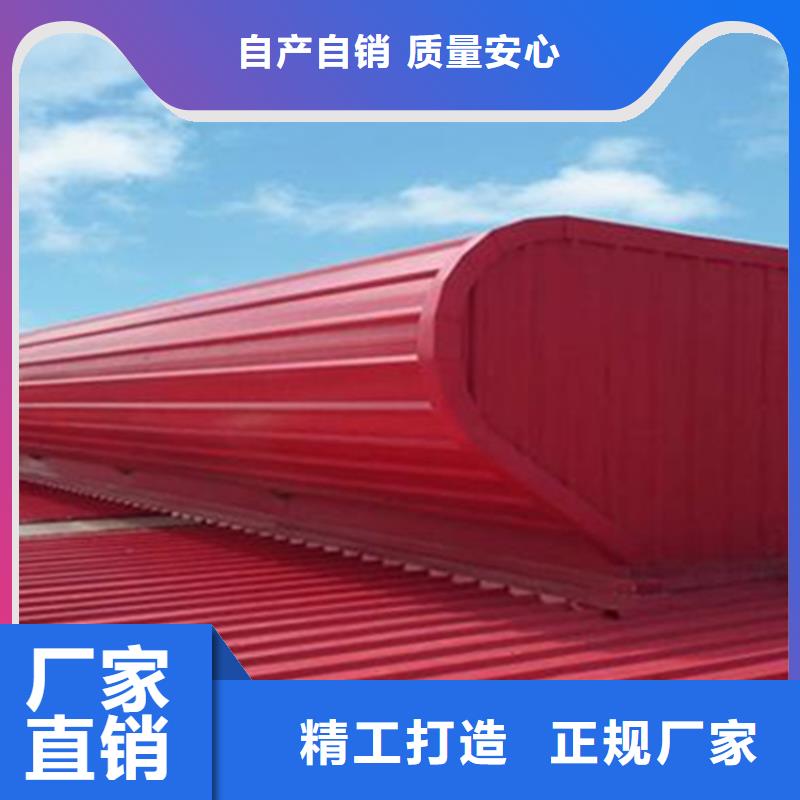

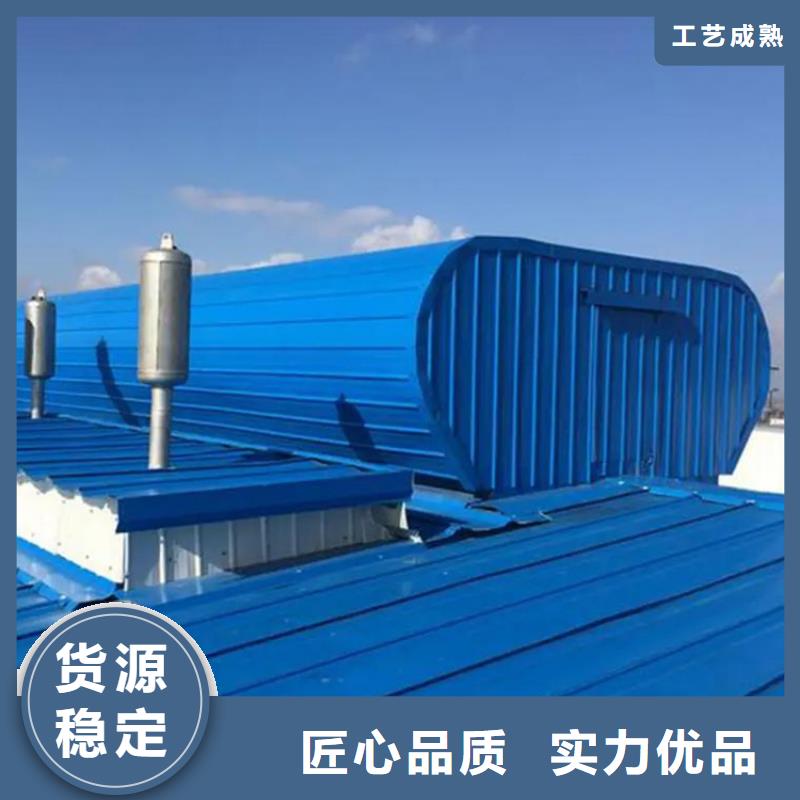

6.1  通风天窗作为工厂化生产的定型产品，一般由天窗架、外围护板（挡风板）、挡雨板、排水沟槽、阀板、泛水板、启闭机构等部分组成。

6.1.1  天窗架及钢板基座一般用型钢或钢板制作。型钢、钢板的材质不得低于Q235B,焊条采用E43型。

6.1.2  外围护板（挡风板）一般采用0.6厚压型板，即彩色涂层钢板或以镀锌钢板为原料，经辊压冷弯成型的建筑用围护板材。也可采用1.5厚玻璃钢采光板。

6.1.3  有采光功能的通风天窗采用的玻璃钢采光板又称玻璃纤维增强聚酯采光板，它是以玻璃纤维为增强材料，以合成树脂为粘合剂，经过机械成型的复合材料。玻璃钢采光板的厚度≥1.5mm，透光率≥80％.

6.1.4  通风帽采用不锈钢钢板或铝合金板制作。不锈钢钢板应符合《不锈钢热轧钢板》GB/T4237、《不锈钢冷轧钢板》GB/T3880的要求。

6.2  通风天窗的制作由生产厂家负责。天窗架的焊接应校平直，其对角线误差每米±1.5mm，骨架平面扭翘不大于5.0mm。钢板基座采用有加筋板的C型钢形式或工字钢形式，由工程进行设计和制作安装。启闭式通风天窗的电源电压为380V，频率为50Hz。电源、配电箱按工程设计，电气控制部分由生产厂家负责设计与制作。

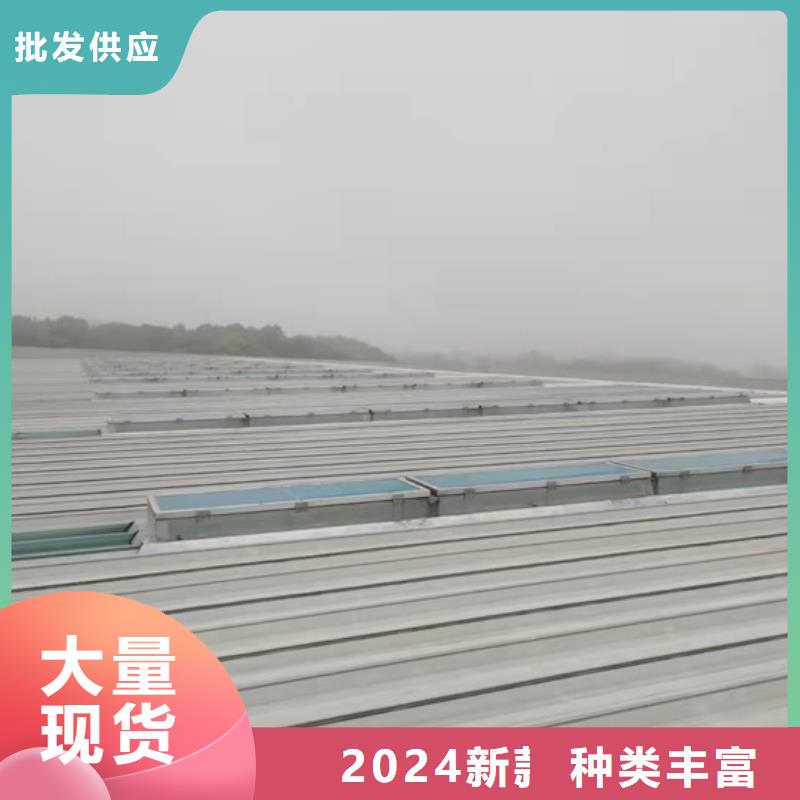

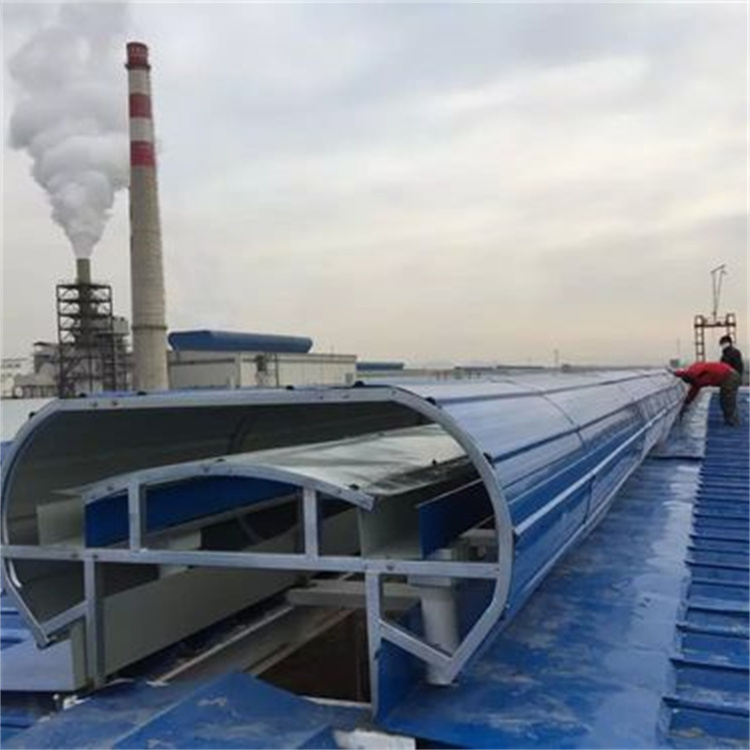

6.3  通风天窗的安装3m和4m的纵向单元进行组合，即天窗架的间距为3000mm和4000mm。当组合后的长度较长时，每60m应至少设一个检修孔，通风天窗高度≥2m时，端部应设检修梯。捡修孔和检修梯均由生产厂家制作。

 通风天窗与屋面的连接安装，应根据有关结构专业标准图集按具体的工程设计进行安装施工。本建筑标准图集的安装图供参考使用。

1.产品特点：换气彻底、，换气率可高达99%，任何高热、有害气体、粉尘烟雾均能迅速排出车间，任何通风不良问题均能一次性彻底解决。从开启风机的几秒钟内即可达到通风的效果。

  2.安装注意事项：安装负压风机时，风机这边的墙面一定要做好密封处理，尤其是风机周边不能有空隙。安装负压风机理想的方法是，风机这面的墙壁和附近的门窗全部关闭，风机对面墙壁的门窗打开，保证气流呈直线行流动。

重锤式风机特点：

  1.投资少，耗能低。同等制冷率，一次性投资约为空调的六分之一，运行费用约为空调的十分之一；

  2.降温效果显著，能把温度降至28度左右 与人体温度相符 若配合水井的水作为水箱的源效果更佳，能比拟空调的效果；

  3.空气清新、湿润。空气清洁度可达99%。

重锤式风机使用范围：

  适用于高温或有异味的工业生产车间，如化工厂纺织厂、电子厂、机械厂等，也可用于岗位或降温通风换气。

重锤式风机产品说明：

  一台风机一小时将700立方米（约100平方米厂房）室内与室外空气交换44000÷700立方米=63次,使室内的每一个位置有一台家庭风扇直吹的效果.不论您的厂房有多热:32度或45度以上或灰尘、水气很多，或通风不良，非常闷热．用益和风机配备湿帘可使贵公司的厂房保持在２５度－３０度之间的舒适环境下运作，从而提高贵公司工作效率

外框采用先进的数控折弯机、数控减板机以及数控冲床加工工业，特厚镀锌板，抗腐蚀性极强。

  1.独有的高强度合金轮毂，比工业尼龙轮毂具有强度高，韧性好，寿命长等特点。

 皮带自动调节器，在皮带寿命期内无需人工调节。

  2. 新型扭曲冲压型扇叶，经过动平衡以及静平衡的测试，在合理的叶型角度上确保了大量气流的产生，而噪音也得到了良好的控制。

  3. 百叶窗采用合金铝，具有独特的气动式开闭机构，保证百叶窗完全打开和关闭，百叶窗达到防风、防雨、防尘采用支撑皮带转动，已获得 。

 4. 后部网拆卸方便。

  推拉结构能完全打开百叶窗，保证了小的空气阻力和 的风量。当关闭时，能有效的防风、防雨、防尘。采用优质尼龙原料注塑加工。紧固件推拉机构都是铜铆钉，耐磨、不生锈，灵活。导杆使用了304不锈钢，保证了高强度，不生锈，减少摩擦。

风扇叶片是由不锈钢冲压成型，无灰尘，美观耐用。特殊的叶片形状设计保证风量大，不变形，不破裂，使空气体积相同的所有方式。
